Softmax 算子的实现及优化

思路和代码来自 B 站 UP 主 https://space.bilibili.com/1822828582 的课程。

Softmax 简介

Softmax 的作用是将输入向量映射到一个所有元素值域在 [0, 1] 之间、且总和为 1 的概率分布上。

计算公式

给定一个输入向量 $\mathbf{z} = [z_1, z_2, …, z_n] \in \mathbb{R}^n$，Softmax 的原始公式定义如下：

$$\text{Softmax}(z_i) = \frac{e^{z_i}}{\sum_{j=1}^{n} e^{z_j}}, \quad \forall i = 1, 2, ..., n$$

注意：为了避免指数爆炸（Numerical Overflow），在实现时通常会将所有输入减去输入向量中的最大值。

---

CPU 实现

CPU 版本是最基础的串行实现，每个大循环处理一行数据，主要分三个步骤：

1. 求最大值：遍历当前行，找到最大值 maxval。
2. 计算指数和求和：对每一项减去最大值后求指数 expf()，同时累加求和 sum，结果保存在输出数组中。
3. 归一化：对输出数组中的每一项除以 sum。

void softmax_forward_cpu(float *out, const float *inp, int N, int C) {
  for (int i = 0; i < N; i++) {
    const float *inp_row = inp + i * C;
    float *out_row = out + i * C;

    float maxval = -INFINITY;
    for (int j = 0; j < C; j++) {
      if (inp_row[j] > maxval) {
        maxval = inp_row[j];
      }
    }
    float sum = 0.f;
    for (int j = 0; j < C; j++) {
      out_row[j] = expf(inp_row[j] - maxval);
      sum += out_row[j];
    }
    float norm = 1.f / sum;
    for (int j = 0; j < C; j++) {
      out_row[j] *= norm;
    }
  }
}

可以看到它是完全串行的，循环中存在依赖链。

---

CUDA Kernel 1：朴素版本

最大的变化是每一行之间的操作变成并行的了。通过 if (i < N) 判断，一共有 N 个线程，每个线程负责处理一行。内存使用 cudaMalloc 申请，位于显存 (Global Memory) 中。

__global__ void softmax_forward_kernel1(float *out, const float *inp, int N, int C) {
  int i = blockIdx.x * blockDim.x + threadIdx.x;
  if (i < N) {
    const float *inp_row = inp + i * C;
    float *out_row = out + i * C;

    float maxval = -INFINITY;
    for (int j = 0; j < C; j++) {
      if (inp_row[j] > maxval) {
        maxval = inp_row[j];
      }
    }
    float sum = 0.f;
    for (int j = 0; j < C; j++) {
      out_row[j] = expf(inp_row[j] - maxval);
      sum += out_row[j];
    }
    for (int j = 0; j < C; j++) {
      out_row[j] /= (float)sum;
    }
  }
}

性能分析

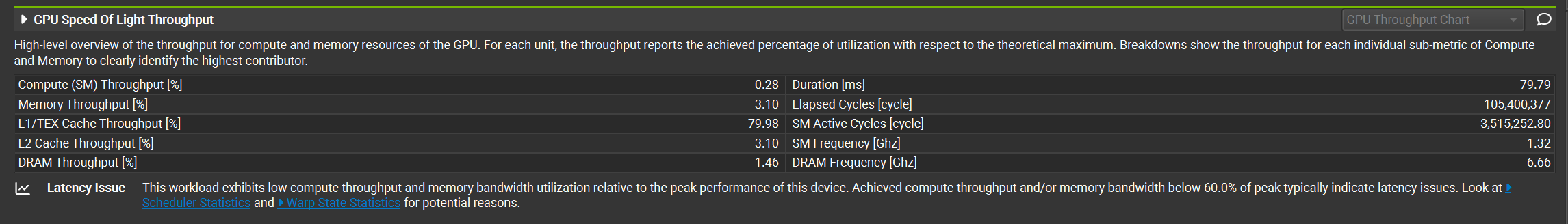

在 Nsight Compute 中可以看到它的吞吐率非常低。原因还是并行度太低了——只有不同行之间的并行，一行数据仍然使用一个线程串行处理。

---

CUDA Kernel 2：共享内存 + Block 规约

我们为每一行数据仅分配了一个线程进行处理，其中一个线程串行处理一行，这导致了在输入张量第二维度上的并行度严重不足。

优化思路有三个：

1. 线程粗化 (Thread Coarsening)：每个线程处理多个元素。
2. 并行规约 (Parallel Reduction)：使用共享内存进行块内规约。
3. 使用片上共享内存 (Shared Memory)：减少对全局显存的访问。

__global__ void softmax_forward_kernel2(float *out, const float *inp, int N, int C) {
  extern __shared__ float shared[];
  int idx = blockIdx.x;   // ranges [0, N)
  int tid = threadIdx.x;  // ranges [0, block_size)
  int block_size = blockDim.x;
  const float *x = inp + idx * C;  // idx-th row of inp

  // Thread coarsening: 每个线程以 block_size 为步长处理多个元素
  float maxval = -INFINITY;
  for (int i = tid; i < C; i += block_size) {
    maxval = fmaxf(maxval, x[i]);
  }
  shared[tid] = maxval;
  __syncthreads();

  // 并行规约求最大值
  for (int stride = block_size / 2; stride >= 1; stride /= 2) {
    __syncthreads();
    if (tid < stride) {
      shared[tid] = fmaxf(shared[tid], shared[tid + stride]);
    }
  }
  __syncthreads();
  float offset = shared[0];

  // 计算 exp 并写入全局内存
  for (int i = tid; i < C; i += block_size) {
    out[idx * C + i] = expf(x[i] - offset);
  }
  __syncthreads();

  // 线程粗化求和
  x = out + idx * C;
  float sumval = 0.0f;
  for (int i = tid; i < C; i += block_size) {
    sumval += x[i];
  }
  shared[tid] = sumval;
  __syncthreads();

  // 并行规约求和
  for (int stride = block_size / 2; stride >= 1; stride /= 2) {
    __syncthreads();
    if (tid < stride) {
      shared[tid] += shared[tid + stride];
    }
  }
  __syncthreads();
  float sum = shared[0];

  // 归一化
  for (int i = tid; i < C; i += block_size) {
    out[idx * C + i] = x[i] / sum;
  }
}

性能分析

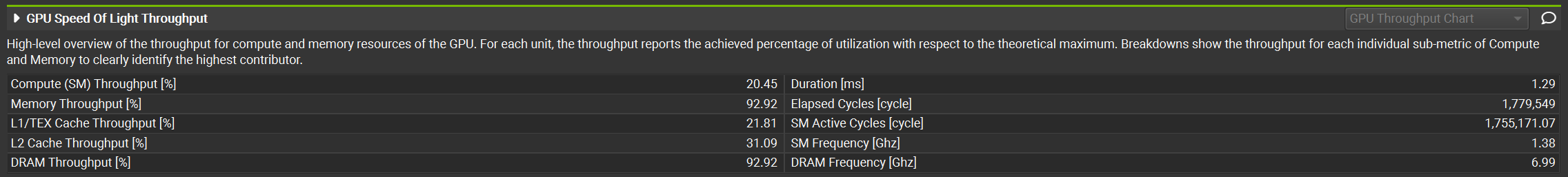

在 Nsight Compute 中可以看到大幅提升：

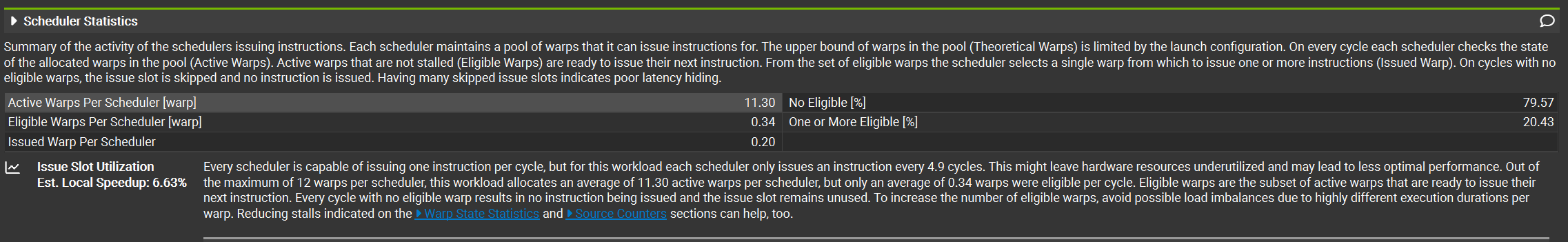

然而，下图显示每周期平均只有 0.34 个 warp 具备执行条件，这表明大部分 warp 都因各种原因被阻塞，无法及时获得执行机会。

原因分析：

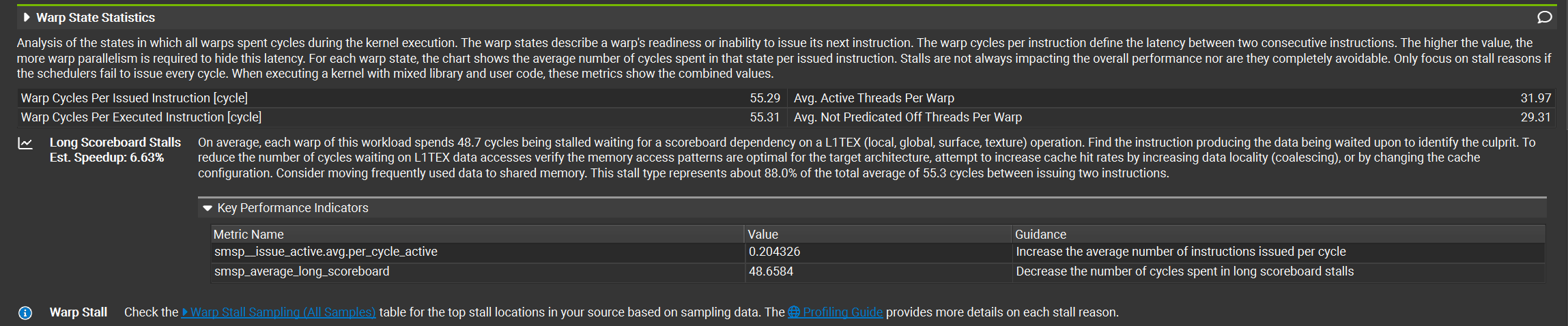

“On average, each warp of this workload spends 48.7 cycles being stalled waiting for a scoreboard dependency on a L1TEX (local, global, surface, texture) operation. This stall type represents about 88.0% of the total average of 55.3 cycles between issuing two instructions.”

主要是全局显存的读取操作造成的等待：

通过汇编指令分析：右侧的 Warp Stall Sampling 显示第 73 行有一个巨大的长条（14.82%）。这表示 GPU 的采样器发现有大量的 Warp 就停在这行指令上。

这行指令是比较 R4 和 R3 的值。它必须等 R4 准备好才能执行。而 R4 来自第 63 行的 LDG.E R4, [R4.64]：

• LDG = LoaD Global，这是标准的全局内存读取指令。
• 它对应 C++ 代码中的 x[i] 读取操作。
• 显存离核心很远，可能有几百个时钟周期的延迟。

---

CUDA Kernel 3：Warp Shuffle（仅 32 线程）

核心改进是用 Warp Shuffle 指令替换了共享内存通信。

但 Shuffle 指令只能在一个 Warp (32 线程) 内起作用，Thread Block 大小不能超过 32，这大大限制了线程块内部更大的并行潜力。

__global__ void softmax_forward_kernel3(float *out, const float *inp, int N, int C) {
  int idx = blockIdx.x;
  int tid = threadIdx.x;
  const float *x = inp + idx * C;

  float maxval = -INFINITY;
  for (int i = tid; i < C; i += blockDim.x) {
    maxval = fmaxf(maxval, x[i]);
  }
  maxval = warpReduceMax(maxval);

  float offset = __shfl_sync(0xFFFFFFFF, maxval, 0);

  for (int i = tid; i < C; i += blockDim.x) {
    out[idx * C + i] = expf(x[i] - offset);
  }

  x = out + idx * C;
  float sumval = 0.0f;
  for (int i = tid; i < C; i += blockDim.x) {
    sumval += x[i];
  }
  sumval = warpReduceSum(sumval);

  float sum = __shfl_sync(0xFFFFFFFF, sumval, 0);

  for (int i = tid; i < C; i += blockDim.x) {
    out[idx * C + i] = x[i] / sum;
  }
}

---

CUDA Kernel 4：Warp Shuffle + 跨 Warp 规约

核心差异：

• Kernel 2：每个线程都把自己计算出来的局部最大值写入共享内存，然后进行规约。
• Kernel 4：先使用 Warp Shuffle 在 Warp 内计算出最大值和求和结果，然后再将一个 Warp 的结果写入共享内存进行跨 Warp 规约。

这减少了共享内存的使用，转而使用 Warp 内的寄存器通信。共享内存只需要存储”每个 Warp 的结果”，而不是”每个线程的结果”。因为最大值（Max）和求和（Sum）各需要一份，所以共享内存大小为 2 * warpsPerBlock。

__global__ void softmax_forward_kernel4(float *out, const float *inp, int N, int C) {
  extern __shared__ float shared[];
  int idx = blockIdx.x;
  int tid = threadIdx.x;
  int warpId = threadIdx.x / 32;  // warp index within a block
  int laneId = threadIdx.x % 32;  // thread index within a warp
  int warpsPerBlock = blockDim.x / 32;

  float *maxvals = shared;
  float *sumvals = &shared[warpsPerBlock];

  const float *x = inp + idx * C;

  // 线程粗化 + Warp 内规约求最大值
  float maxval = -INFINITY;
  for (int i = tid; i < C; i += blockDim.x) {
    maxval = fmaxf(maxval, x[i]);
  }
  maxval = warpReduceMax(maxval);

  // 每个 Warp 的 Lane 0 写入共享内存
  if (laneId == 0) maxvals[warpId] = maxval;
  __syncthreads();

  // 跨 Warp 规约
  if (tid == 0) {
    float val = maxvals[tid];
    for (int i = 1; i < warpsPerBlock; i++) {
      val = fmaxf(val, maxvals[i]);
    }
    maxvals[0] = val;
  }
  __syncthreads();
  float offset = maxvals[0];

  // 计算 exp
  for (int i = tid; i < C; i += blockDim.x) {
    out[idx * C + i] = expf(x[i] - offset);
  }

  // 线程粗化 + Warp 内规约求和
  x = out + idx * C;
  float sumval = 0.0f;
  for (int i = tid; i < C; i += blockDim.x) {
    sumval += x[i];
  }
  sumval = warpReduceSum(sumval);

  if (laneId == 0) sumvals[warpId] = sumval;
  __syncthreads();

  // 跨 Warp 规约
  if (tid == 0) {
    float val = sumvals[tid];
    for (int i = 1; i < warpsPerBlock; ++i) {
      val += sumvals[i];
    }
    sumvals[0] = val;
  }
  __syncthreads();
  float sum = sumvals[0];

  // 归一化
  for (int i = tid; i < C; i += blockDim.x) {
    out[idx * C + i] = x[i] / sum;
  }
}

---

整体性能测试

测试环境：N=256, C=65536, blockSize=512

========== CPU Baseline ==========
CPU time: 232.26 ms

========== GPU Kernels ==========

--- Kernel 1: Naive (one thread per row) ---
  Average: 65.68 ms
  Speedup vs CPU: 3.54x
  Correctness: PASS

--- Kernel 2: Shared memory + block reduction ---
  Average: 1.67 ms
  Speedup vs CPU: 138.91x
  Speedup vs Kernel1: 39.28x
  Correctness: PASS

--- Kernel 3: Warp shuffle (32 threads only) ---
  Average: 3.37 ms
  Speedup vs CPU: 68.88x
  Speedup vs Kernel1: 19.48x
  Correctness: PASS

--- Kernel 4: Warp shuffle + inter-warp reduction ---
  Average: 1.32 ms
  Speedup vs CPU: 175.87x
  Speedup vs Kernel1: 49.73x
  Correctness: PASS

========== Performance Summary ==========
CPU:      232.26 ms
Kernel 1: 65.68 ms  (speedup: 3.54x)
Kernel 2: 1.67 ms   (speedup: 138.91x)
Kernel 3: 3.37 ms   (speedup: 68.88x)
Kernel 4: 1.32 ms   (speedup: 175.87x)

Fastest: Kernel 4 (1.32 ms)

---

总结

Kernel	优化手段	加速比 (vs CPU)
Kernel 1	朴素并行（行间并行）	3.54x
Kernel 2	共享内存 + Block 规约	138.91x
Kernel 3	Warp Shuffle（仅 32 线程）	68.88x
Kernel 4	Warp Shuffle + 跨 Warp 规约	175.87x

Kernel 4 通过结合 Warp Shuffle 的低延迟通信和跨 Warp 规约，取得了最佳性能。
