L1 Cache 组相联度探测

这篇博客主要介绍一种在已知 L1 Data Cache 大小的情况下，探测其 组相联度 (Associativity) 的方法。

背景

其实组相联度通常不需要”探测”，因为现代 CPU 为了支持 VIPT (Virtually Indexed, Physically Tagged)，通常遵循以下公式：

$$\text{Cache总大小} / \text{组相联度} \leq \text{页大小} (4KB)$$

为了最大化 Cache 容量和 Set 数量，设计时通常取等号。
例如，Golden Cove 的 P-Core L1 Data Cache 大小为 48KB。根据公式 $48KB / \text{Ways} = 4KB$，很明显它的组相联度就是 12 路。

关于 VIPT 的详细解释，可以参考我的另一篇博客：Virtually Indexed, Physically Tagged

那么，有没有一种不通过计算，而是通过编写测试代码的方式来探测验证这一结论呢？

答案是有的。这种方法虽然不能给出精确数值，但能通过性能特征推断出大致范围。

探测原理

测试方法的核心思想是：制造 Cache 冲突 (Conflict Miss)。

我们通过使用不同的步长 (Stride)（从 64B * 1 到 64B * 127）来访问内存。

• 每次读取一个 Cache Line (64字节) 的数据。
• 总通过读取一定的次数（例如 256 次）。
• 观察在不同步长下的读取带宽。

步长说明：

• Stride = 64：读取 64 字节，指针后移 64 字节，重复。
• Stride = 128：读取 64 字节，指针后移 128 字节，重复。

当步长恰好是某些数值（例如 Set 数量的倍数）时，我们的读取操作会集中映射到少数几个 Set 中。如果读取次数超过了这些 Set 能容纳的 Way 的数量（组相联度），就会发生频繁的冲突缺失，导致带宽大幅下降。

核心测试代码

代码来源：computer_enhance

汇编部分 (listing_0157_cache_indexing.asm)

global ReadStrided_32x2

section .text

;
; NOTE(casey): This ASM routine is written for the Windows 64-bit ABI.
;
;    rcx: block count
;    rdx: data pointer
;     r8: 64-byte reads per block
;     r9: stride for the read pointer
;

ReadStrided_32x2:
    align 64

.outer_loop:
    mov r10, r8  ; Reset the reads-per-block counter
    mov rax, rdx ; Reset the read pointer to the beginning of the block

.inner_loop:
    ; Read one cache line
    ; (64 bytes on x64 - you would change this to read 128 bytes for M-series, etc.)
    vmovdqu ymm0, [rax]
    vmovdqu ymm0, [rax + 0x20]
    add rax, r9 ; Advance the read pointer by the stride
    dec r10
    jnz .inner_loop

    dec rcx
    jnz .outer_loop
    ret

C++ 调用部分 (listing_0158_cache_indexing_main.cpp)

int main(void)
{
    InitializeOSPlatform();

    repetition_tester Testers[128] = {};
    u64 CacheLineSize = 64;
    u64 RepCount = 64;
    u64 ReadCount = 256;
    u64 TotalBytes = RepCount * ReadCount * CacheLineSize;

    // 分配足够大的 buffer
    buffer Buffer = AllocateBuffer(ReadCount * (CacheLineSize * ArrayCount(Testers)));

    if(IsValid(Buffer))
    {
        // 预热/填充数据，强制 OS 分配物理页
        for(u64 ByteIndex = 0; ByteIndex < Buffer.Count; ++ByteIndex)
        {
            Buffer.Data[ByteIndex] = (u8)ByteIndex;
        }

        // 测试不同的步长 (Stride)
        for(u64 StrideIndex = 0; StrideIndex < ArrayCount(Testers); ++StrideIndex)
        {
            repetition_tester *Tester = Testers + StrideIndex;

            u64 Stride = CacheLineSize * StrideIndex;
            printf("\n--- ReadStrided_32x8 of %llu lines spaced %llu bytes apart (total span: %llu) ---\n",
                   ReadCount, Stride, ReadCount * Stride);
            NewTestWave(Tester, TotalBytes, GetCPUTimerFreq());

            while(IsTesting(Tester))
            {
                BeginTime(Tester);
                ReadStrided_32x2(RepCount, Buffer.Data, ReadCount, Stride);
                EndTime(Tester);
                CountBytes(Tester, TotalBytes);
            }
        }

        // 输出结果
        printf("Stride,gb/s\n");
        for(u64 StrideIndex = 0; StrideIndex < ArrayCount(Testers); ++StrideIndex)
        {
            repetition_tester *Tester = Testers + StrideIndex;

            repetition_value Value = Tester->Results.Min;
            f64 Seconds = SecondsFromCPUTime((f64)Value.E[RepValue_CPUTimer], Tester->CPUTimerFreq);
            f64 Gigabyte = (1024.0f * 1024.0f * 1024.0f);
            f64 Bandwidth = Value.E[RepValue_ByteCount] / (Gigabyte * Seconds);

            u64 Stride = CacheLineSize * StrideIndex;
            printf("%llu,%f\n", Stride, Bandwidth);
        }
    }
    else
    {
        fprintf(stderr, "Unable to allocate memory buffer for testing");
    }

    FreeBuffer(&Buffer);

    return 0;
}

测试结果

Stride (Bytes)	Bandwidth (GB/s)
0	242.020422
64	242.020422
128	241.938242
192	241.979325
256	128.530373
320	241.487247
384	235.617765
448	241.651051
512	127.165469
576	239.901725
640	241.201125
704	241.979325
768	127.495414
832	236.360299
896	241.815076
960	241.897173
1024	125.607426
1088	236.281918
1152	230.771862
1216	241.979325
1280	126.758250
1344	241.897173
1408	241.897173
1472	241.692036
1536	126.219331
1600	240.265764
1664	237.780118
1728	227.747522
1792	123.613484
1856	200.763066
1920	192.309885
1984	186.691503
2048	117.847854
2112	178.127031
2176	175.581105
2240	173.401831
2304	118.514325
2368	170.824292
2432	169.685192
2496	169.021023
2560	116.109855
2624	168.044369
2688	167.373296
2752	166.941922
2816	114.828062
2880	166.008416
2944	165.219275
3008	164.418628
3072	111.129708
3136	163.700890
3200	163.288214
3264	163.138666
3328	112.542746
3392	163.138666
3456	162.506129
3520	162.450552
3584	111.494894
3648	161.511532
3712	160.222200
3776	160.330361
3840	110.741082
3904	158.846979
3968	159.916535
4032	159.130792
4096	97.677445
4160	159.451297
4224	159.469141
4288	159.683577
4352	110.338076
4416	159.237484
4480	159.006499
4544	158.935562
4608	109.785535
4672	159.095260
4736	159.059744
4800	159.451297
4864	110.457813
4928	159.576287
4992	159.469141
5056	159.808932
5120	108.523056
5184	159.683577
5248	159.255280
5312	159.719373
5376	110.612144
5440	160.006315
5504	159.344319
5568	159.791012
5632	110.150440
5696	159.880651
5760	165.584040
5824	159.898591
5888	110.758297
5952	163.870313
6016	159.504841
6080	159.916535
6144	105.713371
6208	159.683577
6272	159.540556
6336	159.880651
6400	111.051765
6464	159.522696
6528	159.433458
6592	159.576287
6656	110.355165
6720	159.612035
6784	176.014852
6848	159.791012
6912	111.086393
6976	159.988351
7040	159.612035
7104	159.773096
7168	108.854652
7232	159.558420
7296	163.063994
7360	159.647798
7424	111.017158
7488	159.862715
7552	159.701473
7616	159.952435
7680	110.526351
7744	159.880651
7808	159.594159
7872	159.898591
7936	110.948010
8000	160.024284
8064	159.665686
8128	159.808932

结果分析

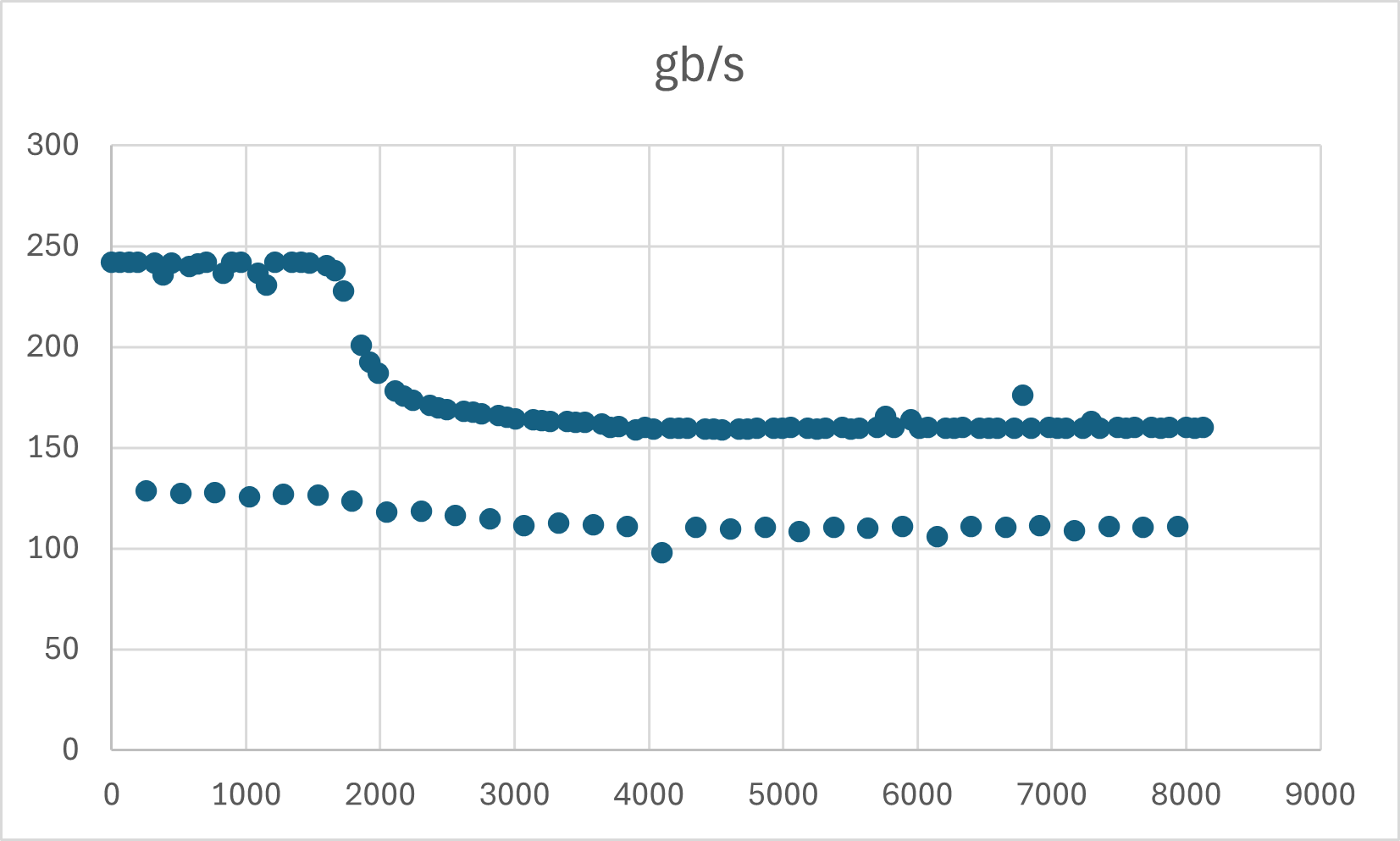

观察数据和图表，我们可以看到三个明显的现象：

1. 特定倍数下降：带宽在步长为 256 的倍数时出现大幅下降（从 ~240GB/s 降至 ~120GB/s）。
2. 最低谷底：带宽在步长为 4096 (64 * 64) 时达到最低点（~97GB/s）。
3. 整体衰减：从步长 1600 左右开始，最大带宽开始呈现逐步下降趋势。

现象解释

1. 为什么是 256？（Hash 冲突）

当前 CPU (Golden Cove) 的 L1 Data Cache 为 48KB，12 路 (12-way) 组相联。

• Cache Line 大小 = 64B
• Set 总数 = $48KB / 64B / 12 = 64$ 个 Set。

当我们以 stride = 256B 访问时：

• $256B / 64B = 4$ 个 Cache Line。
• 这意味着我们每隔 4 个 Set 访问一次。
• 实际用到的 Set 数量 = $\frac{\text{总 Set 数}}{\text{GCD}(\text{总 Set 数, stride/64)}} = \frac{64}{\text{GCD}(64, 4)} = \frac{64}{4} = 16$ 个。

总共可用的 Entry 数量 = $16 \text{ (Sets)} \times 12 \text{ (Ways)} = 192$ 个。
而我们的程序循环读取了 256 次。
$256 > 192$，这必然导致缓存容量不足，旧的 Cache Line 被驱逐，发生 Capacity Miss / Conflict Miss，带宽减半。

2. 为什么 4096 最低？

当 Stride = 4096 时，$4096 / 64 = 64$。

• 每次偏移 64 个 Cache Line。
• $\text{GCD}(64, 64) = 64$。
• 实际用到的 Set 数量 = $64 / 64 = \mathbf{1}$ 个。

这意味着我们这 256 次读取，全部都映射到了同一个 Set 中！
而这一个 Set 只有 12 个 Way。
256 个数据争抢 12 个位置，导致极其剧烈的 Thrashing（抖动），因此带宽降至最低点。

3. 为什么整体带宽衰减？（TLB Miss）

推测这是 L1 Data TLB 容量不足导致的。

$$\text{用到的页面数} = \frac{\text{总跨度}}{\text{页大小}} = \frac{\text{步长} \times 256 \text{ (读取次数)}}{4096 \text{ (页大小)}}$$

Golden Cove 的 L1 Data TLB 只有 96 个 Entry。
当步长达到 1536 时：
$1536 \times 256 / 4096 = 96$ 个页面。
刚好填满 TLB。继续增加步长，TLB 就会发生 Miss，导致整体带宽下降。

结论：如何推断组相联度？

之所以说这个测试可以推断组相联度，是因为我们可以建立以下关系：

$$\text{崩溃条件：} \frac{\text{读取次数}}{\text{使用的 Sets 数量}} > \text{组相联度 (Ways)}$$

在这个测试中：

• Stride = 256 时发生了性能崩溃。
• 此时使用的 Sets 数量为总 Sets 的 $1/4$。
• 读取次数为 256。

这意味着：

$$\frac{256}{S/4} > W \implies \frac{1024}{S} > W$$

结合总容量公式 $S \times W = 768$ (Cache Lines)，代入计算可知，这种情况只会在 $W < 16$ 时发生。这与实际的 12-Way 是吻合的。

虽然这个测试更多是图一乐，不能替代精确的参数查询，但它直观地展示了 Cache Line 冲突 和 Set 映射机制 对程序性能的剧烈影响。
